BUSINESS
溶断

溶断部門はNC溶断設備・プラズマ溶断設備・レーザー溶断設備を設置し、品質の安定した各種材質の厚板を素材として高精度の溶断を行っております。

COMPANY STRENGTH

- Point1 -

「鉄鋼に精通した幅広い人材」 お客様の「満足」に全力サポート

全力サポート
当社では、神戸製鋼所の鋼材加工拠点として「鋼材のスペシャリスト」から「加工技術のスペシャリスト」まで鉄鋼に精通した幅広い人材を確保しております。

- Point2 -

「ユーザーニーズへの対応」 強固な連携でお客様のニーズに応えます

ユーザーニーズへの対応
鉄鋼の二次製品では「鉄骨用厚板切断」「橋梁用厚板切断」「産業機械用厚板切断」など、加工技術は勿論、自社独自の受注・CAD・加工・品質管理・納品といった一貫体制を営業・工程・生産と連携を図り、お客様のニーズにお応えし、皆様から高い評価をいただいております。

- Point3 -

「常に新たなチャレンジ」 お客様とともに歩み続ける三和鐵鋼

常に新たなチャレンジ
将来に向け三和鐵鋼の溶断部門は常に新たなチャレンジ精神を持ち、お客様とともに共有し、お客様とともに歩み続けます。常にお客様から「信頼」されるために!!

機械設備

切断設備
レーザー 2基
プラズマ 4基
NCガス 2基
ポータブル
印字装置
二次加工設備
オートボーラー 2基
ショットブラスト 1基
開先機 1基

切断設備

  • 1号レーザー

  • ファイバーレーザー

  • 1号プラズマ

  • 2号プラズマ

  • 3号プラズマ

  • 3号NC

  • ミニプラズマ

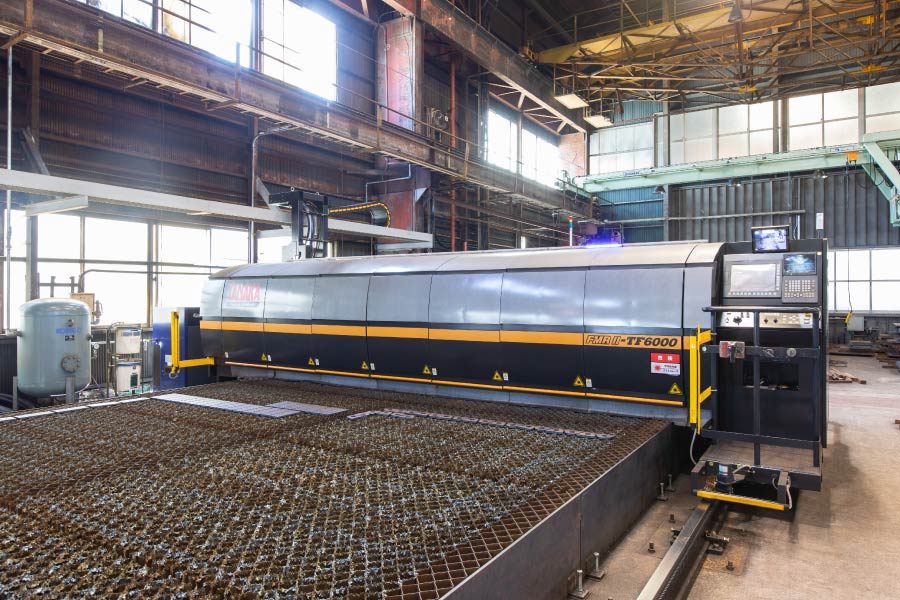

1号レーザー

CO2 レーザー 4kw
切断板厚 1.2〜16mm
有効切断幅 4.5m
有効切断長 26m
切断方法 データ切り
罫書装置 パウダーマーキング
最小孔開け単位 板厚の2倍

2号レーザー

ファイバーレーザー 6kw
切断板厚 1.2〜22mm
有効切断幅 4.5m
有効切断長 20m
切断方法 データ切り
罫書装置 インクジェットマーキング
最小孔開け単位 板厚の2倍

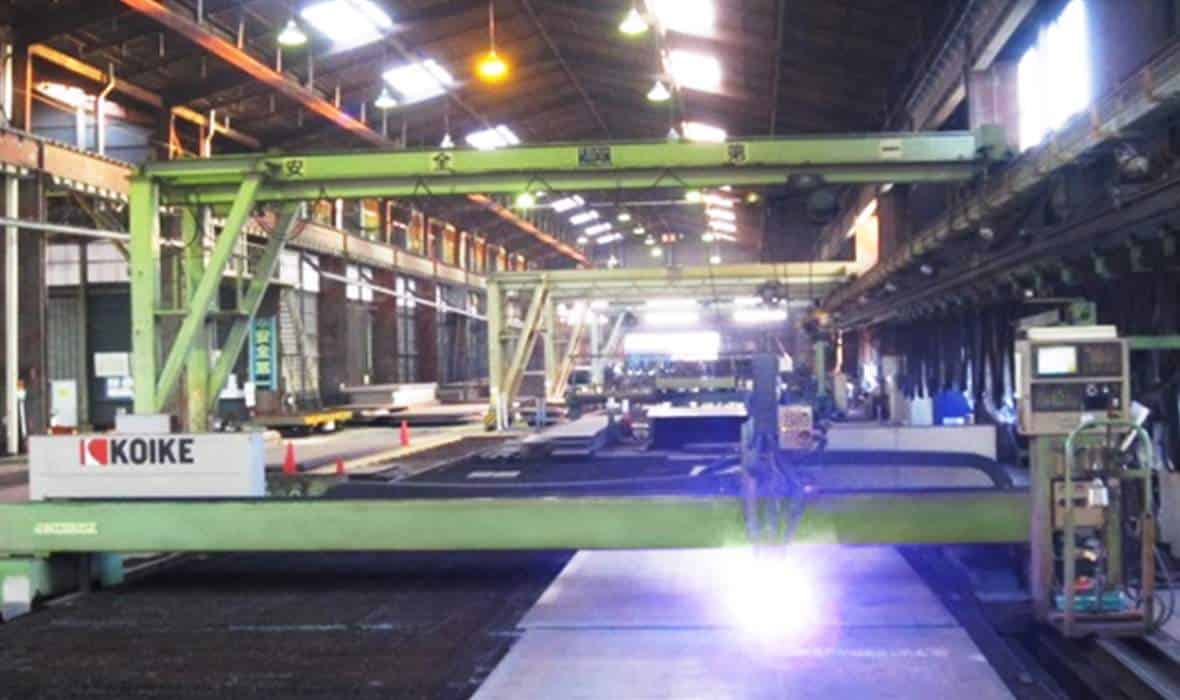

1号プラズマ

プラズマ 260A
切断板厚 6~25mm
有効切断幅 5m
有効切断長 28m
切断方法 データ切り
罫書装置 パウダーマーキング
最小孔開け単位 50Ф以上

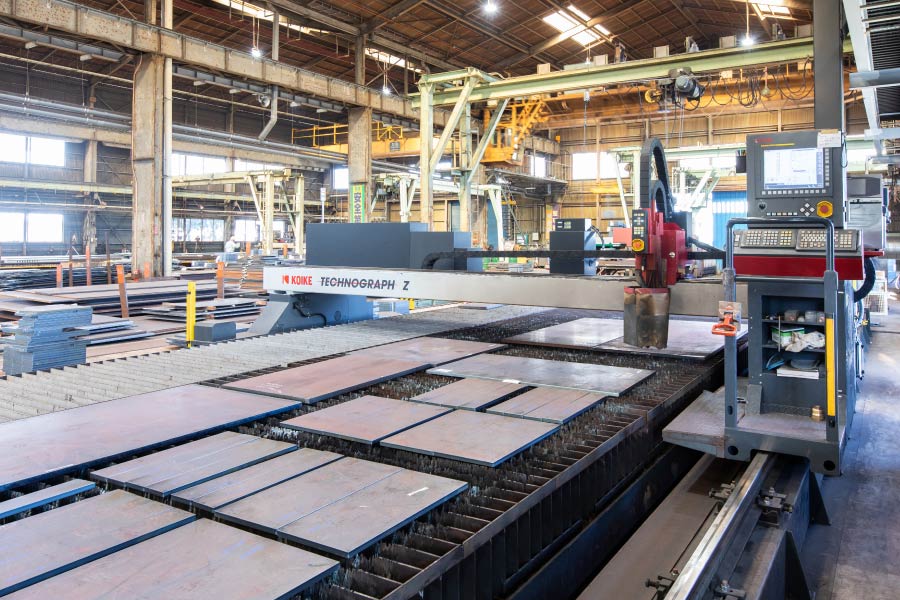

2号プラズマ

プラズマ 400A
切断板厚 12~32mm
有効切断幅 5m
有効切断長 20m
切断方法 データ切り
罫書装置 パウダーマーキング
最小孔開け単位 50Ф以上

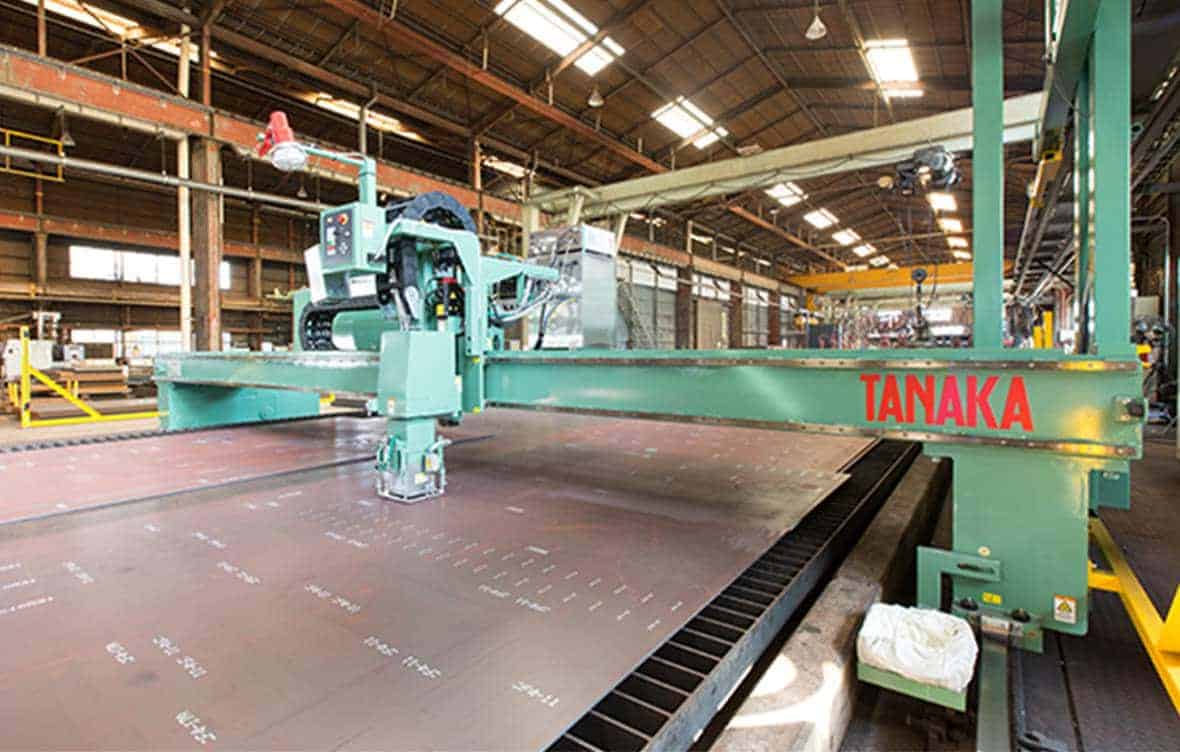

3号プラズマ

プラズマ 400A
切断板厚 6~40mm
有効切断幅 4m
有効切断長 17m
切断方法 データ切り
罫書装置 インクジェットマーキング
最小孔開け単位 50Ф以上

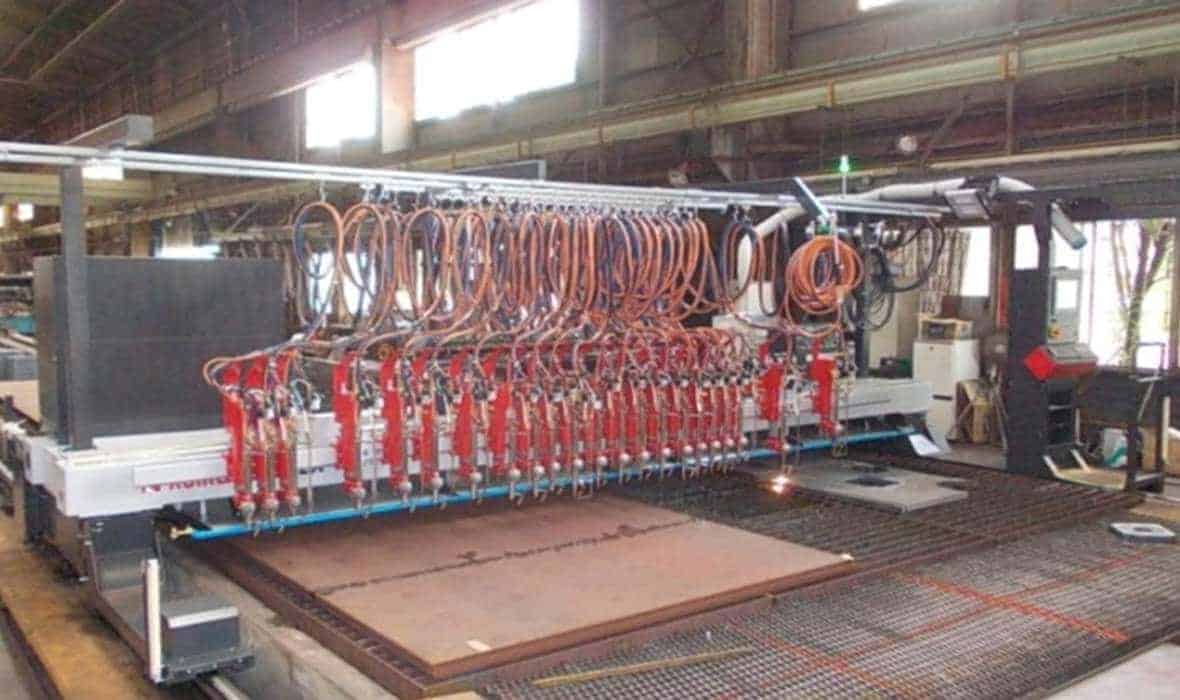

3号NC

切断板厚 6~100mm
火口数 20本
有効切断幅 2.5m
有効切断長 13m
切断方法 データ切り
罫書装置 パウダーマーキング 2本
最小孔開け単位 50Ф以上

2号NC

切断板厚 6~100mm
火口数 8本
有効切断幅 2.3m
有効切断長 4.5m
切断方法 データ切り
罫書装置 なし
最小孔開け単位 50Ф以上

ミニプラズマ

プラズマ 30KW
切断板厚 1.2~22mm
有効切断幅 1.5m
有効切断長 3m
切断方法 データ切り
罫書装置 なし
最小孔開け単位 30Ф以上

二次加工設備

  • オートボーラー

  • ショットブラスト

  • 開先機

  • 印字装置

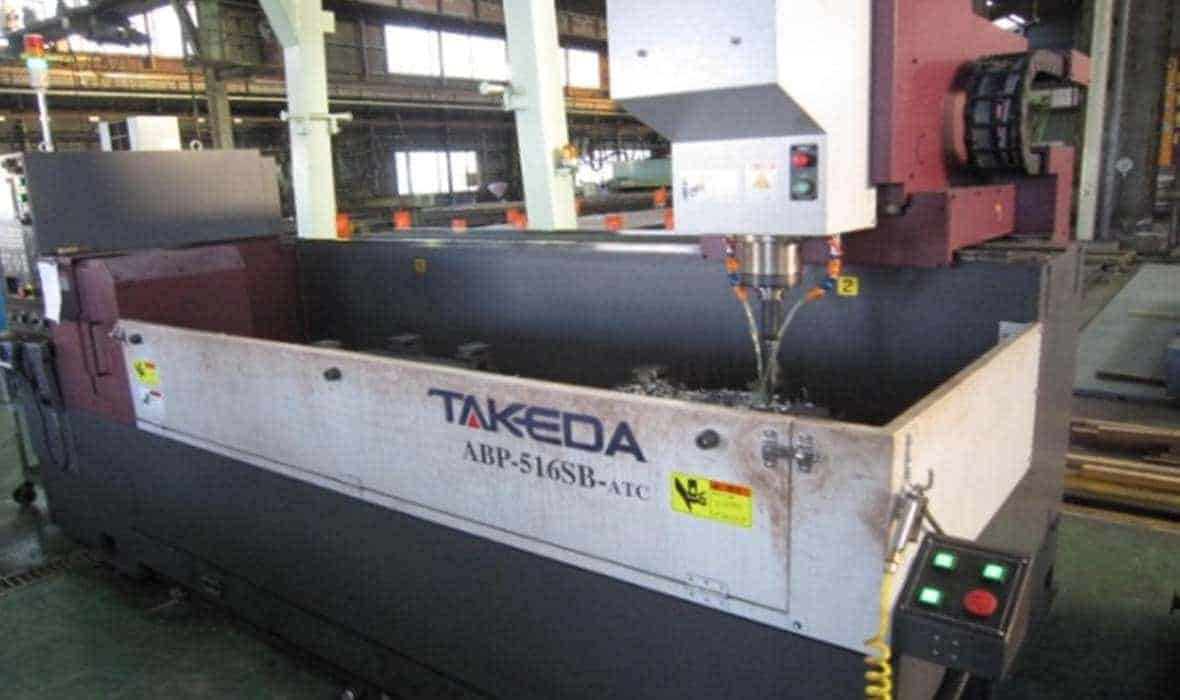

オートボーラー

No.1オートボーラ No.2オートボーラ
基点数 2 4
ワーク寸法 500×750mm 215×750mm
重ね板厚 t6mm 〜 t100mm
加工孔径 6.8mm 〜 40mm

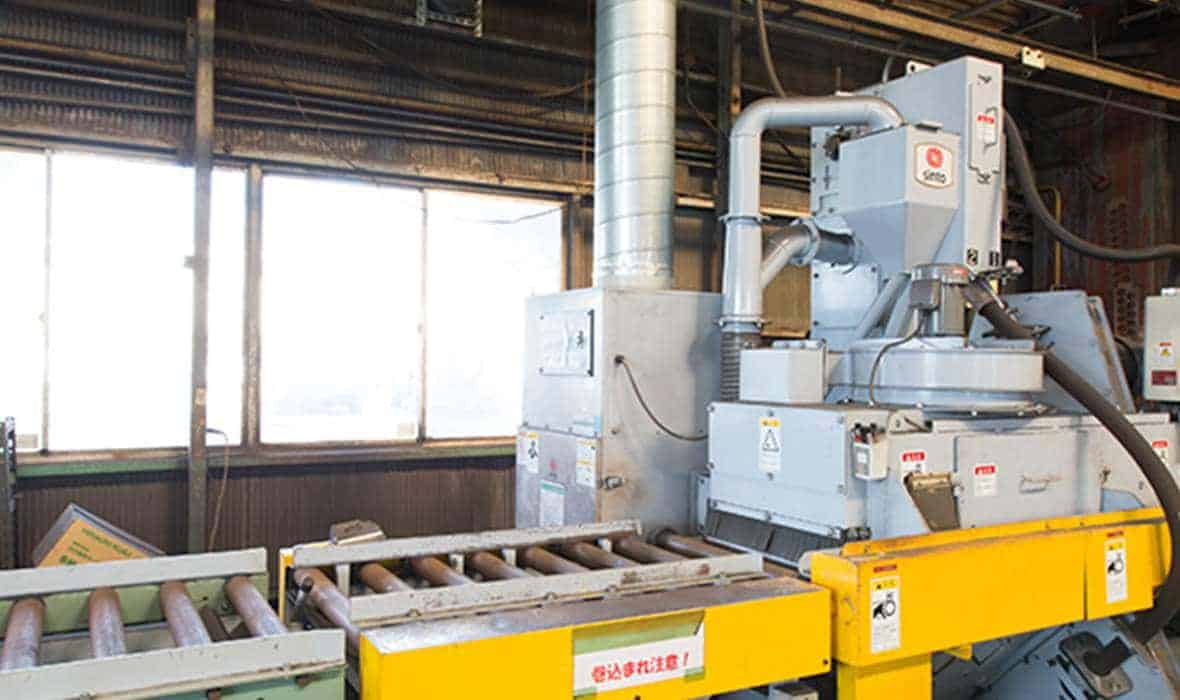

ショットブラスト

最大貫通寸法 W500mm×t45mm×L600mm
最小寸法 W170mm×t6mm×L450mm
適用投射材 SB14
ローラコンベア速度 0.7m/min 〜 2.0m/min

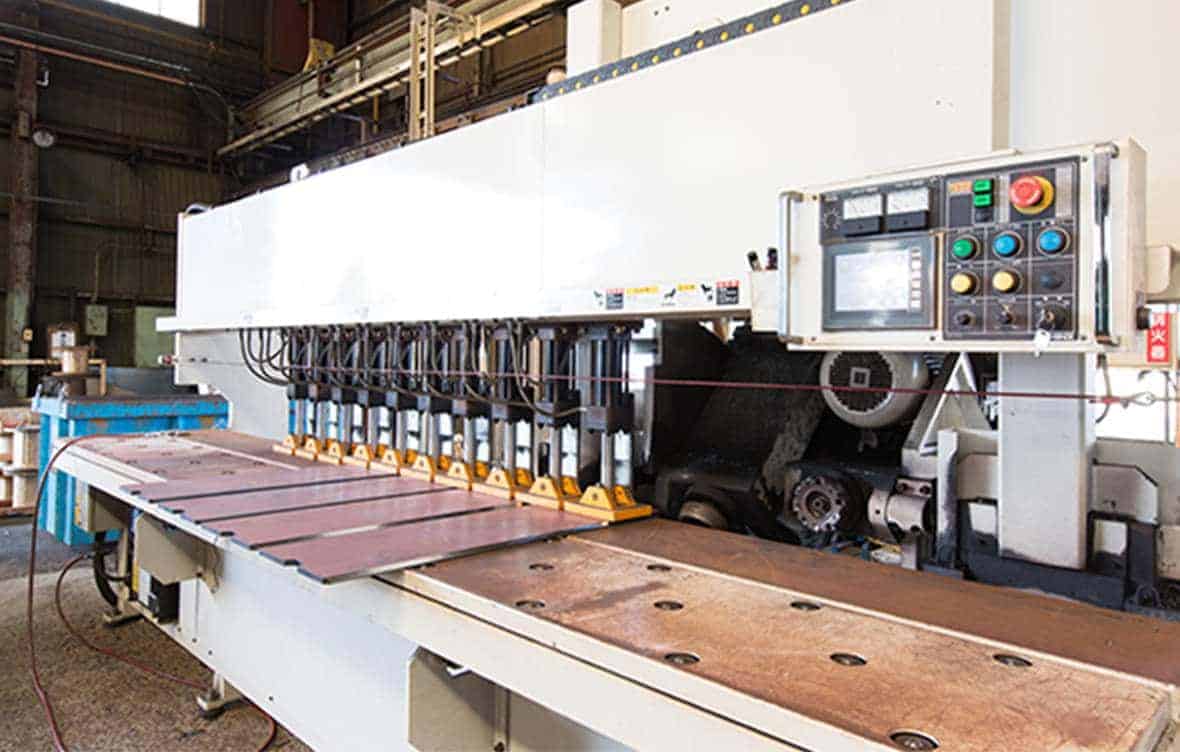

開先機

1工程切断加工量 2,000mm
1工程最大切削量 45°時25mm (上軸/下軸)
最大加工板厚 60mm
加工開先角度 上軸 0° 〜 84.3°
下軸 0° 〜 -60.0°

印字装置

方式 ドットマトリックス
文字サイズ 小文字 9×7mm(7×5ドット)
大文字 21×16mm(16×12ドット)

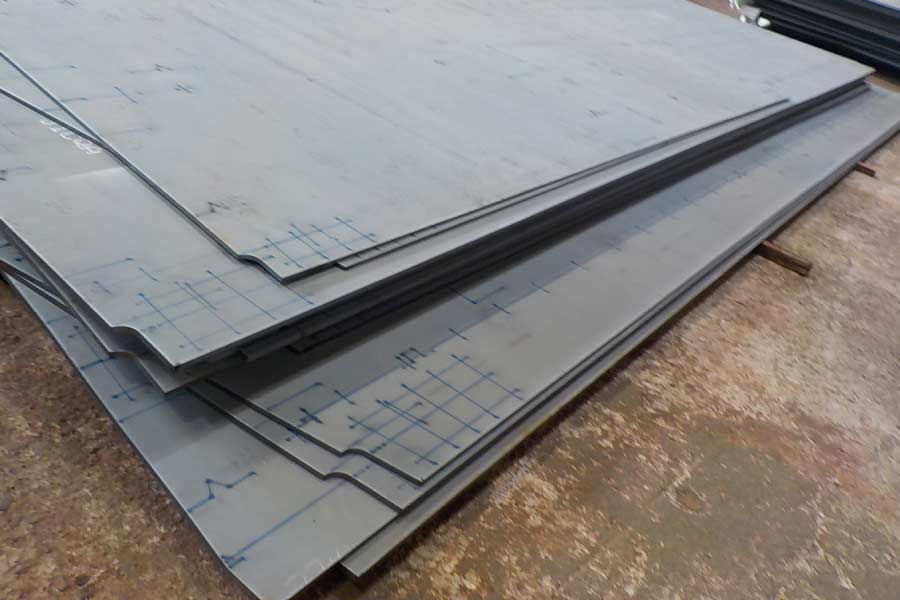

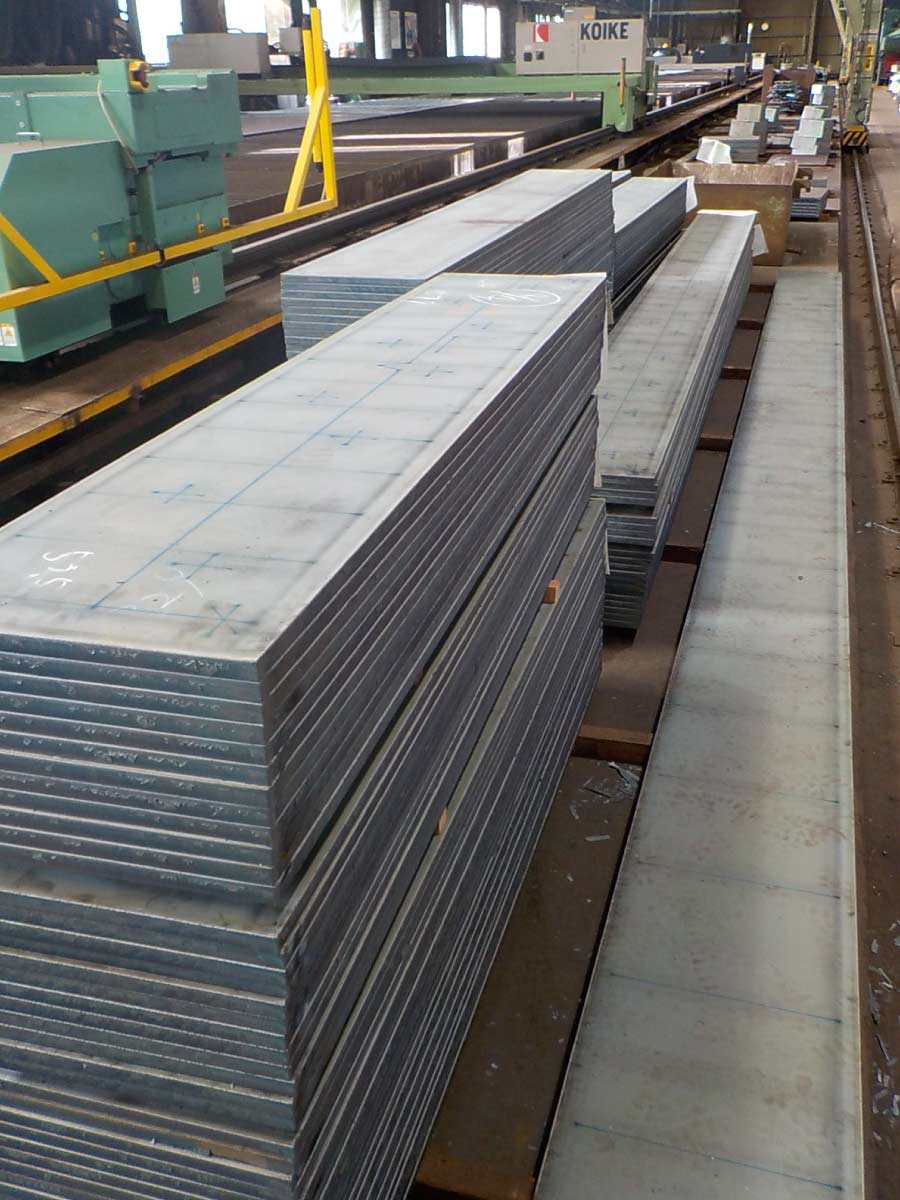

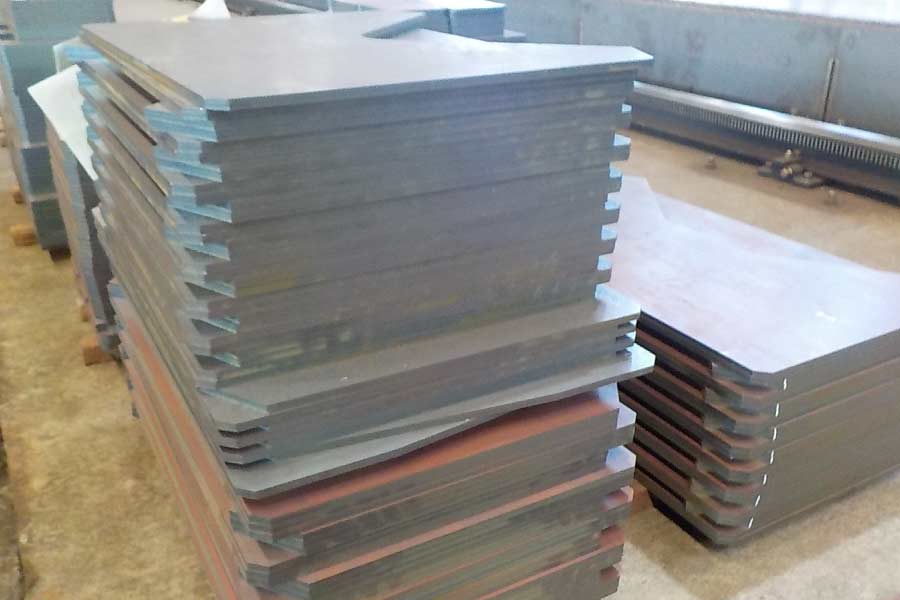

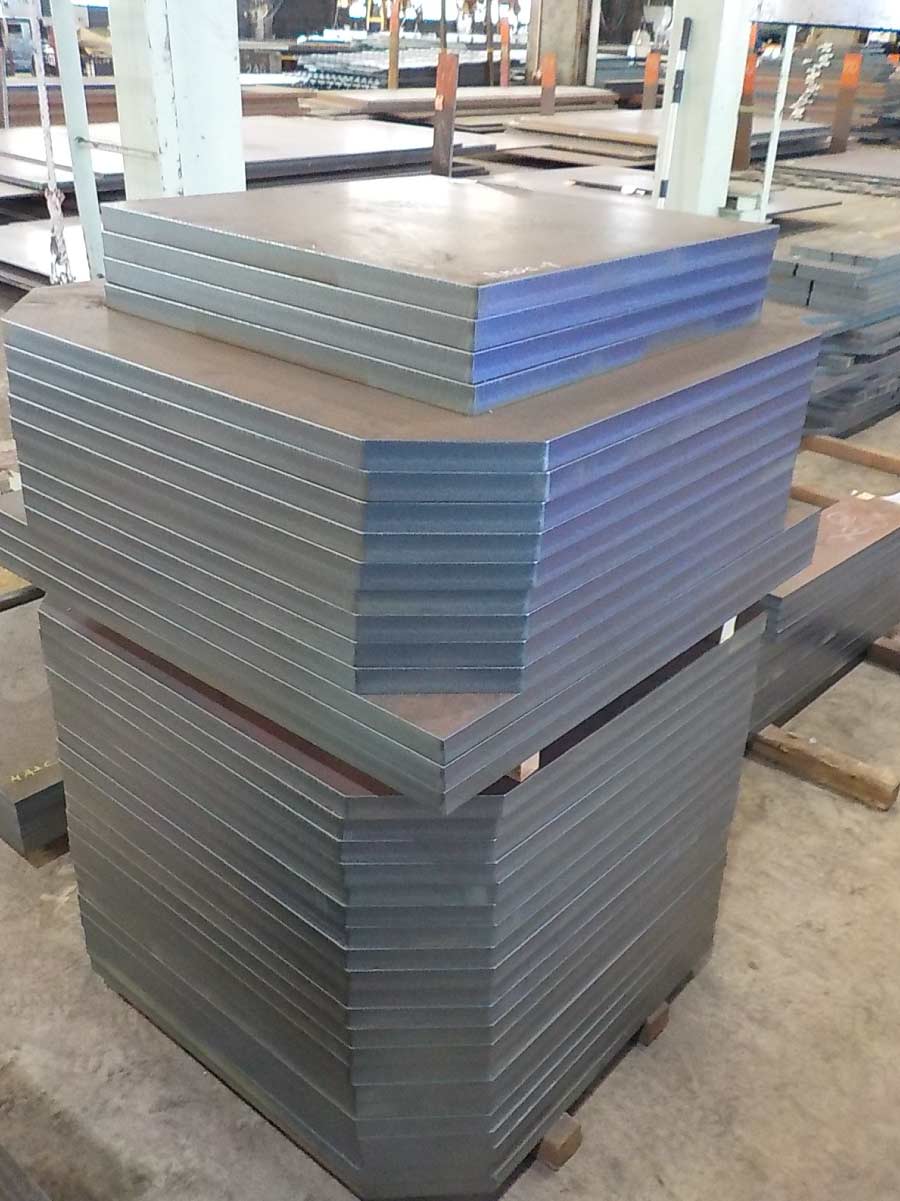

製品概要

  • 鉄骨 / ガセットプレート

  • 鉄骨 / 内ダイアフラム

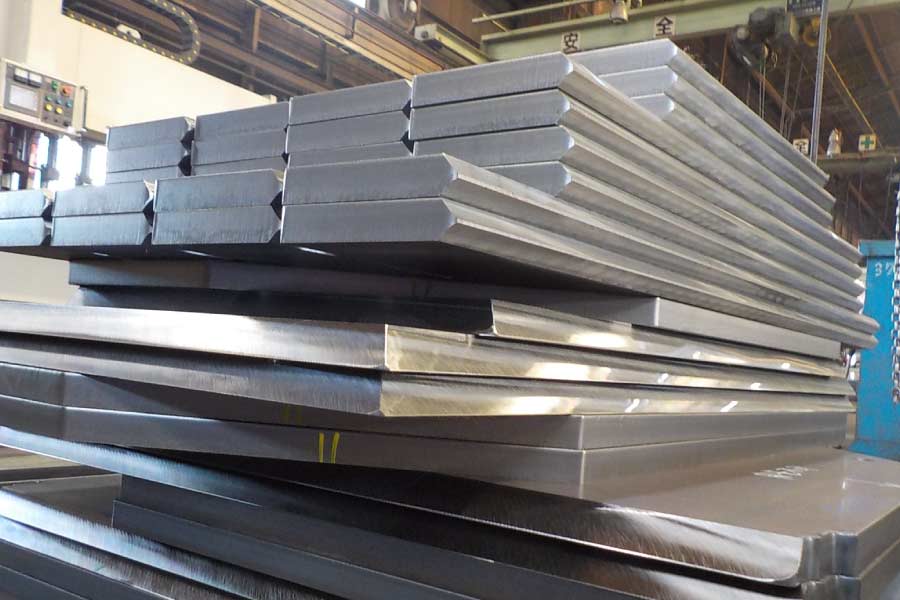

  • 鉄骨 / ガセットプレート(開先加工品)

  • 橋梁 / ウェブ

  • 橋梁 / フランジ

トレーサビリティ

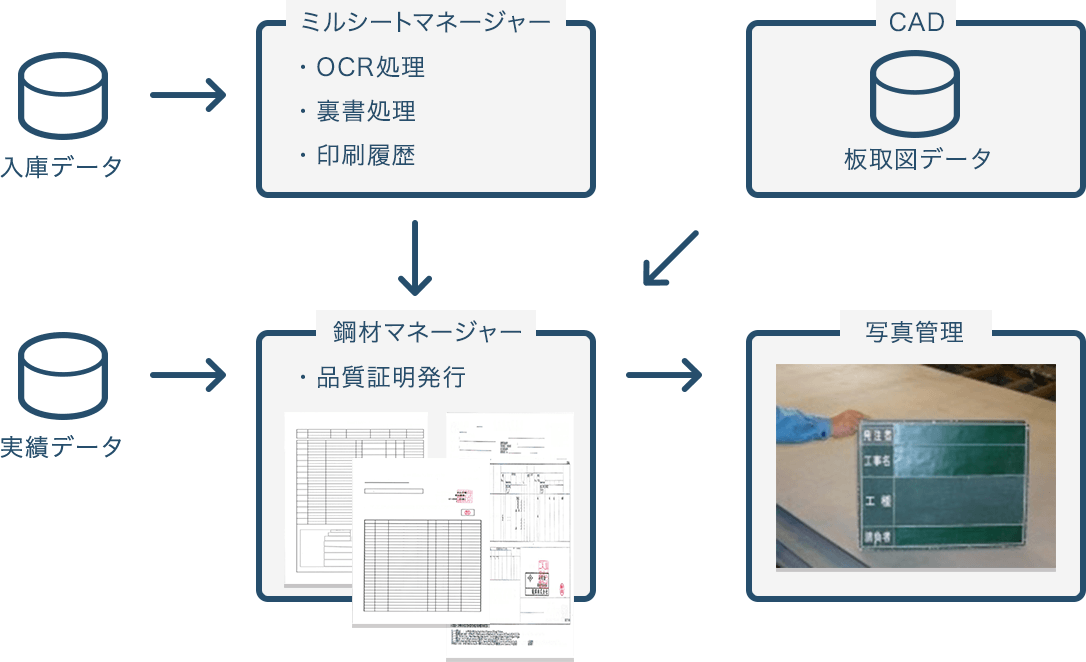

  • 三和鐵鋼のトレーサビリティ・システム
    • ・裏書ミルシート
    • ・規格鋼板切断証明書
    • ・板取管理シート
    • ・原板写真
  • 工事単位で発行致します
トレーザビリティー
